Průhledítko typ 880

Průhledítko / indikátor průtoku / podle DIN 3237
Používá se na optickou detekci průtoku tekutin a plynů, pro horizontální nebo vertikální potrubí.
Pracovní tlak: 16 -40 bar
Pracovní teplota: 150°C až 280°C
Připojení: Příruby podle EN 1092-1, ANSI, krátké navářecí konce
Materiál tělesa: šedá litina EN-JL1040, Ocelolitina 1.0619, Nerez 1.4408
Materiál skla: Vápenné sklo podle DIN 8902, Borosilikátové sklo podle DIN 7080

Další provedení:

  • Indikace s klapkou (Typ 880-K)
  • Indikace s točivou vrtulí (Typ 880-RK)
  • Indikace s PTFE točivou vrtulí (Typ 880-RP)
  • s výhřevným pláštěm
  • se světelným podsvícením

Stáhnout technický list v PDF



Průhledítko typ 881

Průhledítko / indikátor průtoku / s vnitřním závitem
Používá se na optickou detekci průtoku tekutin a plynů, pro horizontální nebo vertikální potrubí.
Pracovní tlak: 16 -40 bar
Pracovní teplota: 150°C až 280°C
Připojení: Vnitřní  závit G nebo NPT
Materiál tělesa: šedá litina EN-JL1040, Ocelolitina 1.0619, Nerez 1.4408
Materiál skla: Vápenné sklo podle DIN 8902, Borosilikátové sklo podle DIN 7080

Další provedení:

  • Indikace s klapkou (Typ 881-K)
  • Indikace s točivou vrtulí (Typ 881-RK)
  • se světelným podsvícením

Stáhnout technický list v PDF



Vysokotlakové průhledítko typ 912

Průhledítko / indikátor průtoku / vysokotlakové PN 160 nebo 1500 lbs
Používá se na optickou detekci průtoku tekutin a plynů, pro horizontální nebo vertikální potrubí.
Pracovní tlak: 16 -160 bar / 1500 lbs
Pracovní teplota: 280°C až 500°C
Připojení: Příruby podle EN 1092-1, ANSI, krátké navaření, vnitřní závit
Materiály jsou nabízeny  na základě konkrétního požadavku

Další provedení:

  • s výhřevným pláštěm
  • se světelným podsvícením

Stáhnout technický list v PDF



Pravoúhlé průhledítko typ 920

Průhledítko / indikátor průtoku / pravouhlé provedení
Používá se na optickou detekci průtoku tekutin a plynů, pro horizontální nebo vertikální potrubí.
Pracovní tlak: 16 -40 bar
Pracovní teplota: 150°C až 280°C
Připojení: Příruby podle EN 1092-1, ANSI, krátké navařovací konce
Materiál tělesa: Ocelolitina 1.0619, Nerez 1.4408
Materiál skla: Vápenné sklo podle DIN 8902, Borosilikátové sklo podle DIN 7080

Další provedení:

  • extra stavební délka
  • se světelným podsvícením

speciáln těsnící systém podle DIN 28121í

Stáhnout technický list v PDF



3-cestné průhledítko typ 972

Průhledítko / indikátor průtoku / 3-cestné provedení
Používá se na optickou detekci průtoku tekutin a plynů, pro horizontální nebo vertikální potrubí.
Pracovní tlak: do 40 bar
Pracovní teplota: 150°C až 280°C
Připojení: Příruby podle EN 1092-1, ANSI, krátké navařovací konce
Materiál tělesa: Ocelolitina 1.0619, Nerez 1.4408
Materiál skla: Vápenné sklo podle DIN 8902, Borosilikátové sklo podle DIN 7080

Další provedení:

  • extra stavební délka
  • se světelným podsvícením
  • speciální těsnící systém podle DIN 28121



Stáhnout technický list v PDF

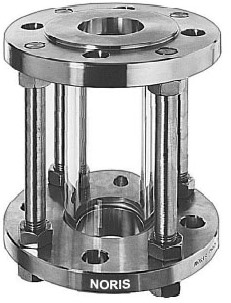

Tubulární průhledítko typ 20

Průhledítko / indikátor průtoku / trubkové provedení
Trubkový typ s přírubami na obou stranách se používá na optickou detekci průtoku tekutin a plynů, pro horizontální nebo vertikální potrubí.
Pracovní tlak: do 16 bar
Pracovní teplota: do 200°C
Připojení: Příruby podle EN 1092-1, ANSI,
Materiál tělesa: Nerez 1.4571
Materiál skla: Borosilikátové sklo podle DIN 7080

Další provedení:

  • ochranný plášť a akrylové sklo



Stáhnout technický list v PDF



Tubulární průhledítko typ 25

Průhledítko / indikátor průtoku / trubkové provedení s bezpečnostním těsněním a s PTFE koulí
Trubkový typ s přírubami na obou stranách se používá na optickou detekci průtoku tekutin a plynů, pro horizontální nebo vertikální potrubí.
Pracovní tlak: do 6 bar
Pracovní teplota: do 200°C
Připojení: Příruby podle EN 1092-1, ANSI,
Materiál tělesa: Nerez 1.4571
Materiál skla: Borosilikátové sklo podle DIN 7080



Stáhnout technický list v PDF



Aseptické průhledítko typ 108-S

Průhledítko / indikátor průtoku / přivarovací bez zůstatkového média
Používá se na optickou detekci průtoku tekutin a plynů, pro horizontální nebo vertikální potrubí.
Pracovní tlak: 16 -40 bar
Pracovní teplota: 150°C až 280°C
P5ipojení: přivařovací
Materiál tělesa: Ocel RSt 37-2, Nerez 1.4404
Materiál skla: Vápenné sklo podle DIN 8902, Borosilikátové sklo podle DIN 7080

Další provedení:

  • Indikáce s klapkou
  • Indikáce s točivou vrtulí
  • se světelným podsvícením



Stáhnout technický list v PDF
